ガスケット

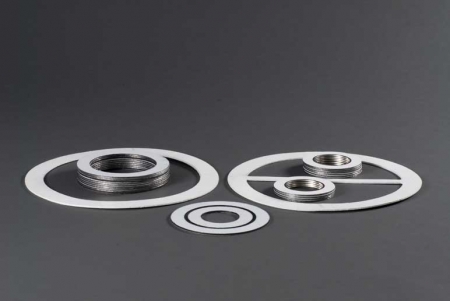

8100F G2F

8100F G2F

※画像をクリックすると拡大表示します。

製品No.

8100F

用途事例

コンプレッサー用
小型汎用エンジン
ポンプケーシング
水面計用
その他機器用ガスケット

特徴

シール性に優れる
なじみ性に優れる
耐薬品性に優れる
応力緩和(面圧低下)が少ない

製品説明

G2-Fシリーズは、膨張黒煙の表面にePTFEをラミネートした構造の全く新しいタイプのガスケットシートです。
ePTFEフィルムの特徴であるフランジ部のミクロシール性(なじみ性)に優れている為、締付面圧の十分な確保が難しい機器用途等、幅広いアプリケーションで使用可能です。

製品仕様

耐熱温度 -200〜+260℃
圧力限界 3.0MPa
厚み 0.5/1.0/1.5/3.0
一体物最大加工寸法 φ990
適用流体 水、油、蒸気、熱媒油、溶剤、ガス、LNG等
ガスケット係数 m値 2.0
最小締付圧力 29.4MPa(液体)/39.2MPa(ガス)
許容面圧 100MPa
*温度条件により異なります。
注意事項 *酸化性酸系、酸化性塩系、ハロゲン化合物系、支燃性ガス系等にはご使用できません。詳しくは弊社担当までお問い合わせください。
