8600シリーズ 渦巻きガスケット(MacTornado)
![8600シリーズ 渦巻きガスケット(MacTornado)](./up_img/1372985330-856120_1.jpg?r=1720625178)
※画像をクリックすると拡大表示します。
![製品No.](images/z_oval01.gif)
8600シリーズ
![用途事例](images/z_oval02.gif)
一般配管・フランジ
![特徴](images/z_oval03.gif)
汎用ガスケット
耐熱性に優れる
耐圧性に優れる
シール性に優れる
![](images/z_part.gif)
![製品説明](images/z_bigoval01.gif)
渦巻きガスケットは、高温・高圧用として合理的に設計された最も一般的なガスケットです。

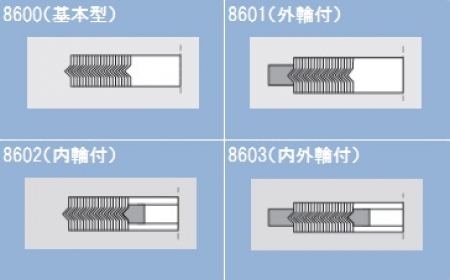

V字型断面に成型したフープ材(金属薄板)とフィラー材(テープ状シール材)を渦巻き状にした構成となっております。
![](images/z_part.gif)
![製品仕様](images/z_bigoval02.gif)
耐熱温度 |
-200〜650℃(蒸気)
*PTFEフィラーの場合〜260℃ |
ガスケット係数 m値 |
2.2〜3.0
*フィラー材により異なります。 |
最小締付圧力 |
68.9MPa |
