RMシリーズ WELD RING GASKET/LIP SEAL

RMシリーズ WELD RING GASKET/LIP SEAL

※画像をクリックすると拡大表示します。

製品No.

RM-1/RM-2/RM-3/RM-4/RM-5

用途事例

温度変動、圧力変動、振動、面間変動の大きなアプリケーション

特徴

溶接して装着するガスケットの為、流体が全く漏れません。

製品説明

ウェルドリングガスケットは、特殊設計に基づき金属に加工を施した溶接ガスケットです。ガスケットとフランジを溶接して装着するガスケットの為、流体が全く漏れないのが特徴です。

製品仕様

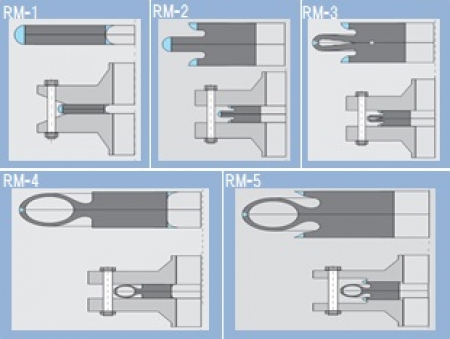

RM-1 ウェルドリングガスケットの中で標準的なタイプです。
主にフランジの面間が狭いケースに用います。
ガスケット厚み:4mmT(1枚)
再溶接回数(再利用):〜4回※コンディションにより異なります。
面間変動許容量:〜0.3mm
RM-2 ガスケット外径側から溶接施工ができるウェルドリングガスケットです。
フランジの面間が確保できるスペースが必要です。
再溶接回数(再利用):〜4回※コンディションにより異なります。
面間変動許容量:〜0.1mm
RM-3 RM-2同様ガスケット外径側から溶接施工ができるウェルドリングガスケットです。
ガスケットに特殊設計のメンブレンを設けることにより、運転状況下における温度変動や
圧力変動がある場合に用います。
再溶接回数(再利用):〜2回※コンディションにより異なります。
面間変動許容量:〜0.5mm
RM-4 RM-1同様、ガスケット内径側から溶接施工するウェルドリングガスケットです。
ガスケットに特殊設計のメンブレンを設けることにより、運転状況下における温度変動や
圧力変動が大きなアプリケーションや口径の大きなフランジに最適です。
また、RM-3のメンブレンに比べ、より大きな面間変動に対応できる上、開放時にグラインダ
等で簡単に開放できるのが特徴です。
ガスケット厚み:15mmT(1枚)
再溶接回数(再利用):〜3回※コンディションにより異なります。
面間変動許容量:〜4.0mm
RM-5 RM-4のタイプがガスケット内径側を溶接施工するウェルドリングガスケットに対して
RM-5は、ガスケットの外径側を溶接施工するウェルドリングガスケットです。
RM-4同様ガスケットに特殊設計のメンブレンを設けることにより、運転状況下における
温度変動や圧力変動が大きなアプリケーションや口径の大きなフランジに最適です。
また、他のメンブレンに比べ、より大きな面間変動に対応できる他、開放時にグラインダ
等で簡単に開放できるのが特徴です。
ガスケット厚み:15mmT(1枚)
再溶接回数(再利用):〜3回※コンディションにより異なります。
面間変動許容量:〜4.0mm
注意事項 最大径φ4000mm,配管、フランジと同材質での選定となります。
再溶接回数や面間変動許容量につきましては、実績に基づく目安となります。
ガスケット開放後の状態や運転状況により異なります。
仕様・材質・設計等につきましては、弊社担当者までお問い合わせ下さい。
