ガスケット

1500 HOCHDRUCK-Pro

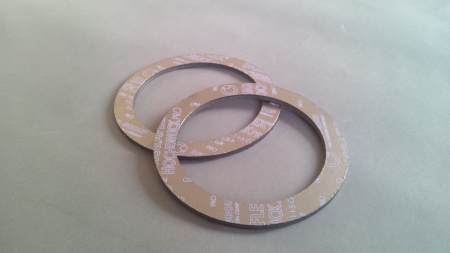

1500 HOCHDRUCK-Pro

※画像をクリックすると拡大表示します。

製品No.

1500

用途事例

一般産業用フランジガスケット
熱交換器
反応器
バルブボンネット
蒸気用ユニオンガスケット
緊急対応時におけるセミメタル系ガスケットの代替

特徴

耐熱性に優れる
耐薬品性に優れる
耐圧性に優れる
応力緩和(面圧低下)が少ない
シール性に優れる
取扱い性に優れる
緊急対応性に優れる

製品説明

環境先進国ドイツにおける大気汚染防止ガイドライン”TA-Luft”の基準をクリアした高性能ガスケットです。
多層補強構造により、通常セミメタルやメタル系ガスケットを使用する領域でも使用できる他、緊急を要する場合における渦巻きガスケットの代替使用や蒸気用ユニオンガスケット等幅広い用途にご使用いただけます。

製品仕様

耐熱温度 -240〜420℃(蒸気ラインでは、650℃まで使用可能)
圧力限界 25.9MPa
厚み 1.5mm/2.0mm/3.0mm/4.0mm
一体物最大加工寸法 φ1490
適用流体 水、蒸気、油、熱風、排ガス、強アルカリ
ガスケット係数 m値 2.2
最小締付圧力 20.7MPa
許容面圧 200MPa
注意事項 *酸化性酸系、酸化性塩系、ハロゲン化合物系、支燃性ガス系等には、ご使用できません。詳しくは弊社担当までお問い合わせください。
*酸化雰囲気条件下における耐熱温度は、420℃です。詳しくは弊社担当までお問い合わせください。
*圧力限界については、シール有効幅との兼ね合いがございます。詳しくは弊社担当までお問い合わせください。
